仿石欄桿噴漆流程之真石漆技術(shù)特性

在以前的文章里面，我們介紹了各種藝術(shù)圍欄和欄桿的噴漆流程，今天，我們一起來探討一下仿石欄桿噴漆流程之真石漆的技術(shù)特性。今天轉(zhuǎn)載一篇文章，讓廣大客戶朋友和同行業(yè)朋友一起來共同研究一下真石漆，推動真石漆在各地區(qū)更好的發(fā)展。

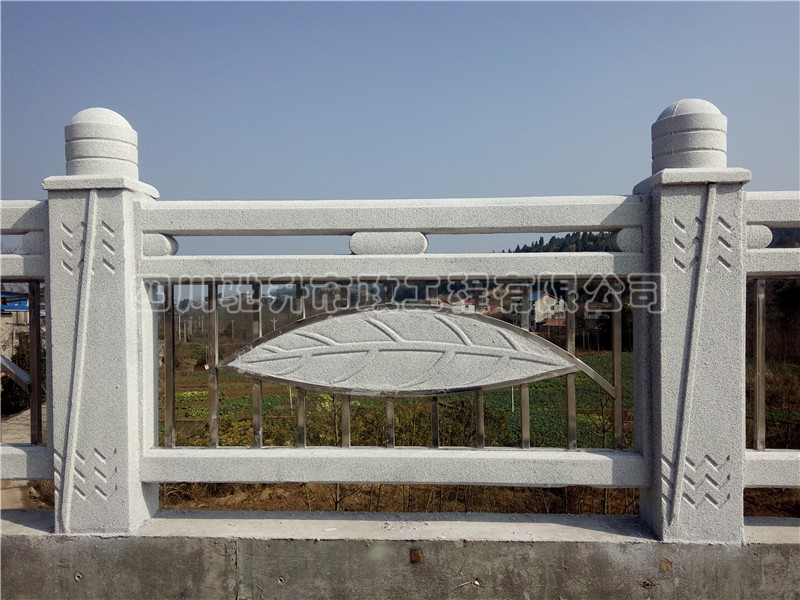

　　涂層硬度，真石漆的涂層施工干固后十分堅(jiān)硬，指甲不能摳動，一般的真石漆如果在良好的天氣情況下施工三天后仍能用指甲摳動，應(yīng)視為涂層太軟，原因主要是選擇的乳液不恰當(dāng)。
　　它們在制備真石漆時，采取與制備相同的乳液，這就導(dǎo)致真石漆配方中的乳液含量較低，成膜時因大量砂石的存在使得涂層不夠緊密。經(jīng)研發(fā)人員研究：用于真石漆制備的乳液的粘結(jié)強(qiáng)度不應(yīng)低于3MPa，不應(yīng)低于15℃。較高的最低成膜溫度可能會造成在氣溫較低時不易成膜的缺點(diǎn)，可以通過適當(dāng)多加成膜助劑的方法來解決。成膜助劑在涂層干燥后可完全揮發(fā)，一般不會影響涂膜的性能。真石漆選擇的是粘結(jié)力較高的、最低成膜溫度也較高的復(fù)合乳液，這從根本上解決了涂層太軟的問題。
　　涂層抗水性良好，穩(wěn)定著色，不發(fā)白，無色差
　　有些真石漆涂層在每次下雨以后，都會發(fā)白，涂層變得疏松，而在雨停后，經(jīng)太陽一曬，涂層又恢復(fù)原來的顏色。其實(shí)，這是由于涂層的耐水性不好、吸收了水分所引起的，配方原因是選用的丙烯酸乳液在合成時需加入表面活性劑，有些廠家為了增加乳液的穩(wěn)定性，所用的表面活性劑大大超量；有些廠家在制備真石漆時加入羧甲基纖維素、羥乙基纖維素等物質(zhì)作為增稠劑，以及加入苯甲酸鈉作為防腐劑。這些物質(zhì)都是水溶性的或親水的，涂料成膜后留在涂層中，就大大降低了涂層的耐水性能。實(shí)驗(yàn)說明，將純丙乳液與石英砂混合，不加任何助劑，噴涂形成的涂層，其吸水率為0.42%；而在上述涂料的基礎(chǔ)上加入0.4%羥乙基纖維素，吸水率上升至4.3%。由于真石漆的涂層較厚，一旦吸收了水份后，不容易在較短的時間內(nèi)釋放出來，因此造成外觀發(fā)白，涂層內(nèi)部疏松的結(jié)果。傳化美萊真石漆ESE選用的成膜助劑：有機(jī)硅改性丙烯酸酯乳液（硅丙乳液）。在干燥后具有良好的耐水性，因此涂層在干燥后遇水不會發(fā)生發(fā)白的現(xiàn)象。

　　隨著人們對內(nèi)外墻涂料裝飾性要求的提高，天然真石漆以其獨(dú)特的外觀及性能越來越受到大家的喜愛，不少高檔住宅、庭院甚至高樓大廈都提出涂飾與天然花崗巖、大理石等天然石材外觀十分相近的真石漆，在性能方面要求具有較強(qiáng)的硬度、防水、耐老化等。下面將根據(jù)我們的一些經(jīng)驗(yàn)簡要介紹天然真石漆配制及其噴涂工藝方面的一些體會。涂料,油墨,樹脂,膠粘劑,配方一、天然真石漆概 天然真石漆主要由高分子聚合物、天然彩石砂及相關(guān)助劑制成，干結(jié)固化后堅(jiān)硬如石，具有仿天然真石般的效果，附著力強(qiáng)、耐候、耐水，且修補(bǔ)容易，與之配套施工的有抗堿性封閉底油，耐候防水保護(hù)面油。
